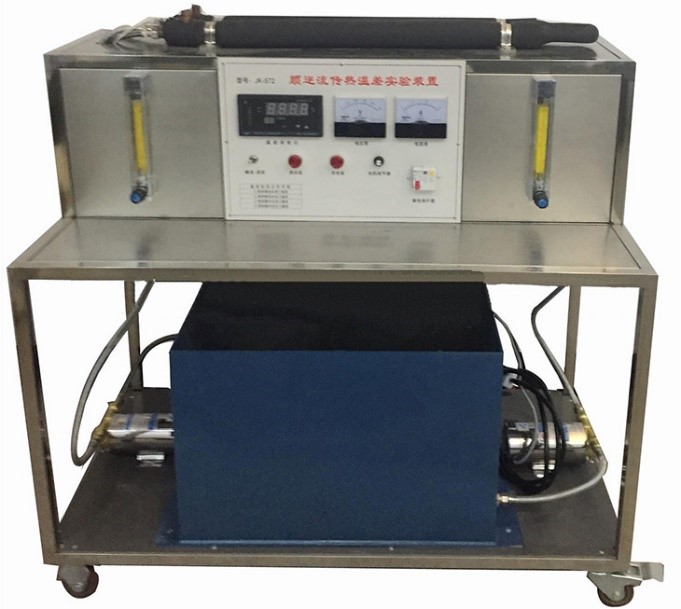

SB-572順逆流傳熱溫差實驗臺
一、實驗?zāi)康?span lang="EN-US"> :
熟悉換熱器性能的測試方法。
1、了解套管式換熱器的結構特點及其特性。
2、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
3、進行套管式換熱器為熱—冷水換熱時，順、逆流傳熱溫差的測試。
二、主要配置：
電加熱器、巡檢儀、套管換熱器、熱水箱、流量計、溫度測試系統（配備溫度測試軟件）。
三、技術參數 :
套管式換熱器 有效長度：1m
1、電加熱器總功率：1500W;
2、熱水泵：允許工作溫度：≤80℃；功率：120w，額定流量：0.8m³/h；額定揚程12m；電機電壓：220V；電機功率：370W。
3、熱水轉子流量計，冷水轉子流量計。
4、內管：紫銅管直徑12mm，套管：鋼管，直徑20mm
5、采用溫度巡檢儀數字式顯示兩端冷熱流體及內壁共6路溫度
6、換熱器整體采用保溫棉做保溫層
7、冷流體外接自來水循環，采用高位水槽使換熱器內冷流體做強制湍流，使換熱更加均勻。8、熱水箱采用防銹材質
工作條件 ：工作電壓：220V 功率：2KW
外形尺寸：1000×600×1700mm，外形為不銹鋼支架。
