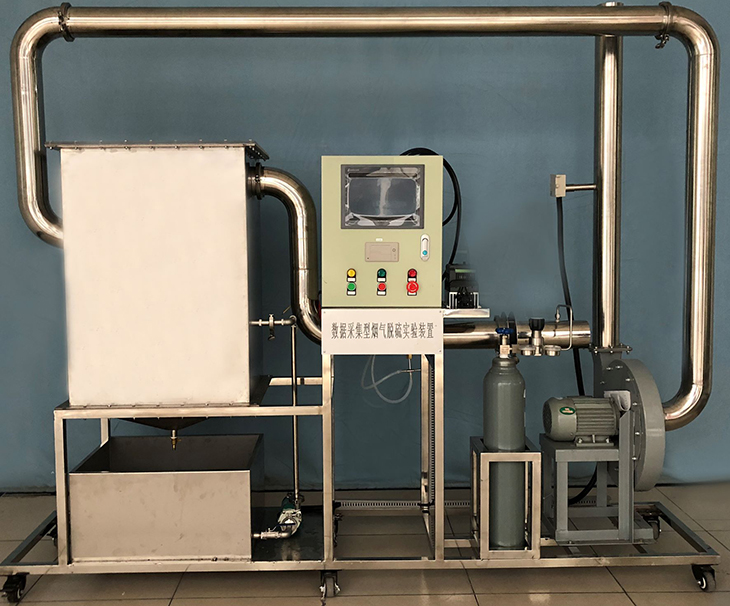

SB-HJ46數據采集煙氣脫硫實驗裝置
煙氣脫硫實驗室的任務是消化、吸收國外先進技術，開發(fā)適合國情的脫硫工藝及裝備，提供政策咨詢，為脫硫工程的設計、施工、調試、測試及運行服務，普及和推廣脫硫技術，提高我國脫硫技術水平。
一、實驗目的
1.了解用板式塔吸收法凈化廢氣中SO2的原理和效果；
2.改變空塔速度，觀察吸收塔內氣液接觸狀況和液泛現象；
3.掌握測定板式吸收塔的吸收效率及壓降的方法；
4.測定化學吸收體系（堿液吸收SO2）的體積吸收系數。
二、技術參數
1.填料吸收塔Φ100mm、H=1000mm；Φ5-8mm瓷環(huán)填料；
2.入口氣體溫度常溫到80℃；處理風量10m3/h；
3.設備壓降 1500~2500Pa；脫硫效率90%以上；
4.工作電源：220V±10%，50Hz；安全保護：具有接地保護、漏電保護、過流保護；功率2000W。
5.電氣線路安裝要求：布置線槽，電源線、控制線等線材規(guī)范整理，具有絕緣、防弧、阻燃自熄等特點；
6.裝置外形尺寸：1400mm×550mm×1900mm。
三、主要配置
1.在線SO2氣體濃度檢測裝置2套：風管樣式、量程0-2000ppm、輸出4-20MA；
2.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示，溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA；
3.西門子PLC：SIEMENS CPU224、顯示器：顯控SK-102BE液晶觸摸屏、實時記錄歷史數據和實時曲線、數據處理軟件，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
4.德國德固賽進口亞克力填料塔1套、瓷環(huán)填料若干1套、進液管1根、折板除霧器1套；
5.氣體混合器1套、預熱器1套、吸收液加熱設備1套、溫控器 2只；
6.SO2氣體與鋼瓶1套（10升）、氣體質量流量計1個、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路；
7.貯液箱1只：白色12mm厚臺灣喜德PP板；耐酸耐堿水泵1臺、液體流量計1只、液體噴淋分配裝置1套；
8.渦輪風機1臺、氣體流量計3個；
9.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、安裝控制柜（鋅合金彈跳鎖、萬向輪及禁錮腳）1只、漏電保護開關、按鈕開關（德力西）不銹鋼連接管路等組成。
|
|
