SBBK-535G電子學綜合實驗裝置

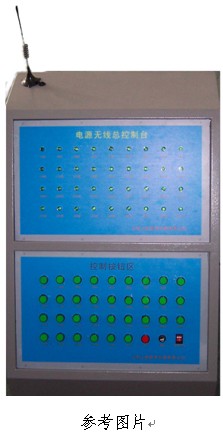

1、電源無線總控制系統
"電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制�？刂婆_(tái)具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點�？偪刂婆_(tái)與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
一、要求
1.該設備以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
2.電源無線總控制臺"可對單個實驗室的15臺實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
3.每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室15臺實驗設備的電源開關無線控制。
4.配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
二、裝置配置
1.按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中"1號臺"～"15號臺"及"全開"和"全關"為電源開關控制鍵，"確認"和"取消"為功能鍵。"1號臺"～" 15號臺"開關控制鍵分別對應一個實驗室的15臺實驗設備，實現單臺控制操作；"全開"和"全關"對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；"確認"和"取消"鍵對開關控制鍵的操作進行確認或取消。
2.狀態指示模塊：該模塊有"1號臺"～" 15號臺"共15個指示燈，分別指示該控制臺對應實驗室的15臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
3.發射模塊：載波頻率為315MHz，通過配套天線發射總控臺的數字編碼。
4.通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。
三、上位機軟件功能
1.串口掃描檢測
2.通過串口發送工作臺工作命令
3.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4.能控制最多32工作臺
5.開關工作臺操作時間顯示

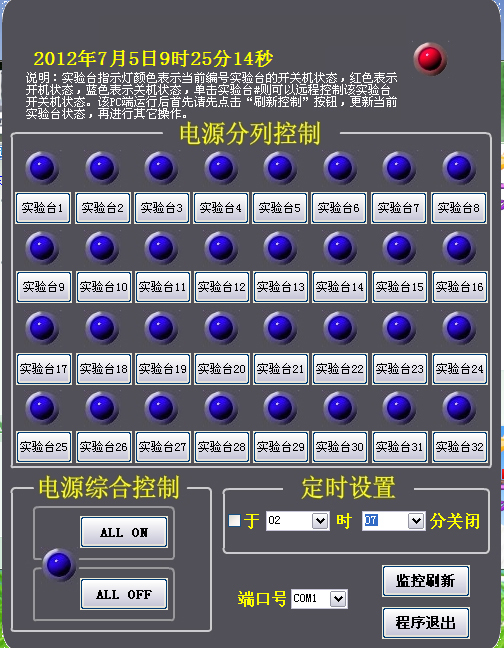

軟件界面：
一、產品的特點:
電子學綜合實驗裝置是結合模擬、數字電路兩門課程的實驗教學特點，參照現有的教學實驗產品，由全國多所院校的老師提出設計方案并改進而來的。此款產品借鑒了國內主流產品的設計特點，總結學校在實驗課程中發現的問題，有針對性的加以解決。產品本著實驗設計型提高學生的動手能力培養、產品牢固型提高產品的皮實驗程度不易損壞、操作靈活型產品使用靈活保管方便。
實驗系統采用模塊化設計，重要知識點電路開放，電路形式、元件選取、數值大小均需要學生自行設計，是真實的設計型產品。配套完整的元件庫，庫中元件豐富，結合電路的開放結構學生可自行從元件庫中選擇電阻、電感、電容等元件，應用到系統中。電路元件采用1/2W電阻，電感、電容采用100V以上耐壓直插元件，提高產品的整體牢固性，設備不易損壞。可調電容采用雙聯電容、電位器采用進口手柄器件，即易于操作，又不易損壞。
電路采用單元實驗板形式組成，單元實驗板按實驗類型分類，有不同的實驗?zāi)Ｊ�。各模塊即可獨立實驗，又可相互組合，完成系統實驗。單元實驗重要知識點開放，由學生設計后在庫中選取相應參數元件，插入到選定位置。器件選用上符合不易損壞、參數可調范圍大、更換方便的要求。
模擬、數字電子技術實驗系統為實驗室一體化規劃，對實驗產品的存儲、保管統一設計，配備有模塊保存柜、信號線理線架等收納器。學生實驗結束后，要按要求把實驗物品放置到統一的規劃公位置，便于檢查也使實驗室整潔化一。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

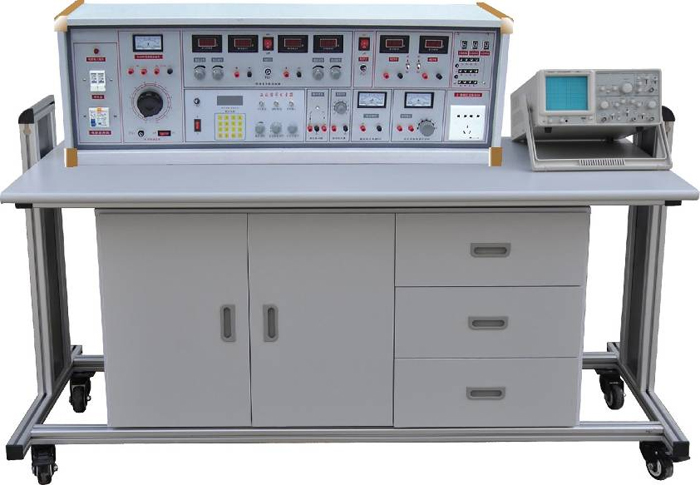

三、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
1.3單次脈沖:每次可輸出一對正負脈沖。
1.4音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.5七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.6外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.7外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:采用工業鋁合金型材框架，面板厚度為25MM，優質密度板外防火板貼面，下面配有儲存柜，實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。

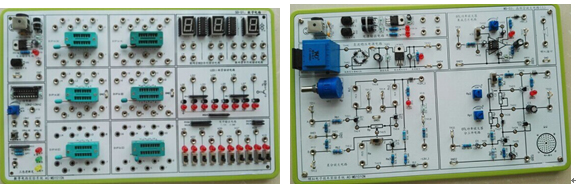

3、實驗板：
MD01號板 晶體管基本放大電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
晶體管共射極放大電路：
輸入、輸出電容可插拔式開放型設計。
偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
留有電源輸入端子孔，帶有防反接功能。
電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
1、偏置電阻、負載電阻可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電源支路帶有功能開關，方便支路電阻測量。
場效應管共源級放大電路：
1、負載電阻可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、弓形針、圓孔針配套使用，方便學生操作和實驗。
MD02號板 晶體管基本放大電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
晶體管兩級負反饋放大電路：
1、輸入、輸出電容可插拔式開放型設計。
2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
偏置電阻、負載電阻可插拔式開放型設計。
輸入、輸出電容可插拔式開放型設計。
留有電源輸入端子孔，帶有防反接功能。
反饋回路帶通斷功能。
5、電源支路帶有功能開關，方便支路電阻測量。
MD03號板 晶體管基本放大電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
差分放大器電路：
1、輸入回路、負載回路可插拔式開放型設計。
2、進口多圈精密可調電阻。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
OTL分立件功率放大器電路：
可調電位器可插拔，易于更換。
支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
OTL集成功率放大器電路：
1、可調電位器可插拔，易于更換。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
喇叭音響電路：
1、8歐外置喇叭。
2、輸入、輸出回路開放。
MD04號板 集成運算放大器電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
積分/微分、指數/對數運算電路：
1、輸入回路、反饋回路可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電路由學生自行設計完成。
比例放大、加減法、比較器運算電路：
1、輸入回路、反饋回路可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電路由學生自行設計完成。
帶阻有源濾波器電路：
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
低通、高通、帶通有源濾波器電路：
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
RC振蕩器電路
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
可調直流電平輸出電路：
兩路輸出。
-8V至+8V連續可調。
MD05號板 數字電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
帶電源濾波、工作指示等
信號源電路：
方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
方波10HZ至10KHZ連續可調，幅度5V。
正向單脈沖輸出、反向單脈沖輸出。
三太邏輯筆電路：
輸入-高電平
輸入-高阻態
輸入-低電平
芯片座電路;
1、14芯鎖緊芯片座6個。
2、芯片座引腳與鉚孔一一對應引出。
數碼管BCD譯碼驅動電路：
數碼管共陰極驅動電路：
LED二極管驅動電路：
電平狀態輸出電路：
MD06號板 元件庫板此板中包含的元件有：
電容元件
電阻元件
可調電容（雙聯可調電容、小瓷片可調電容）
可調電阻
電感元件
四、設備配置清單
|
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
|
2 |
學生機頭 |
臺 |
1 |
||
|
3 |
學生桌 |
個 |
1 |
||
|
4 |
學生桌面板 |
塊 |
1 |
||
|
5 |
絕緣皮 |
張 |
1 |
||
|
6 |
凳子 |
張 |
2 |
||
|
7 |
工具 |
套 |
1 |
||
|
（1） |
螺絲刀 |
小十字 |
把 |
1 |
|
|
（2） |
螺絲刀 |
大十字 |
把 |
1 |
|
|
（3） |
螺絲刀 |
小一字 |
把 |
1 |
|
|
（4） |
螺絲刀 |
大一字 |
把 |
1 |
|
|
（5） |
剝線鉗 |
把 |
1 |
||
|
（6） |
尖觜鉗 |
把 |
1 |
||
|
（7） |
萬用表 |
MF-47 |
只 |
1 |
|
|
（8） |
數字萬用表 |
DT890B+ |
只 |
1 |
|
|
8 |
實驗板 |
晶體管基本放大器板1 |
套 |
1 |
|
|
晶體管基本放大器板2 | |||||
|
晶體管基本放大器板3 | |||||
|
集成運算放大器板 | |||||
|
數字電路板 | |||||
|
元件庫板及元件 | |||||
|
CPLD（EPM570）可編程數字電路板 | |||||
|
9 |
專用導線 |
套 |
1 |
||
|
10 |
信號線 |
根 |
1 |
六、創新實驗項目
1）、基礎實驗
實驗一、晶體管共射極放大器實驗
實驗二、晶體管共集電極放大器實驗
實驗三、結型場效應管共源放大器實驗
實驗四、晶體管兩級負反饋放大器實驗
實驗五、直流穩壓電源實驗
實驗六、OTL集成功率放大器實驗
實驗七、OTL分立功率放大器實驗
實驗八、差分放大器實驗
實驗九、積分、微分、指數、對數運算實驗
實驗十、比例放大、加減法、比較器運算實驗
實驗十一、低通、高通、帶通、帶阻有源濾波器實驗
實驗十二、RC振蕩器實驗
實驗十三、可調直流電平輸出實驗
實驗十四、門電路電參數的測試
實驗十五、CMOS門電路測試
實驗十六、門電路邏輯功能及測試實驗五 組合邏輯電路（半加器全加器及邏輯運算）
實驗十七、觸發器（一）R-S，D，J-K
實驗十八、三態輸出觸發器及鎖存器實驗
實驗十九、時序電路測試及研究
實驗二十、集成計數器及寄存器
實驗二十一、譯碼管和數據選擇器
實驗二十二、波形產生及單穩態觸發器
實驗二十三、時序電路應用
2）、設計型實驗
實驗一、晶體管共射極放大器實驗（偏置電壓、放大位數可設置）
實驗二、晶體管兩級負反饋放大器實驗（偏置電壓、放大位數可設置）
實驗三、差分放大器實驗（可設置）
實驗四、集成運算放大器實驗（可設置）
3）、系統綜合實驗
實驗一、前置放大、有源濾波、功率放大、音響綜合實驗
實驗二、波形發生器綜合實驗
